Derniers messages du forum DX Zone Bravo-Echo

• Enigme N°4 — La rubrique à p’tit Jacquot , c’est là oû tout l’monde , i dit chin mot !

  Bonsoir à tous,


  Nous voila en fin de semaine, j’espère que vous avez bien profité du soleil de ces derniers jours, du coup ma femme et moi, sommes allés faire bronzette régulièrement sur la plage , j’ai même pris une petite photo. ( attention aux coups de soleil , il faut bien se protéger ).






  Sinon, comme chaque week-end, je vous propose une nouvelle énigme.
  Proposez- moi vos réponses. Aucun indice ne vous sera divulgué, j’accepte tous les commentaires, ( c’est plus marrant) la réponse sera donnée le Lundi soir.
  Il n’ y a rien à gagner mais les participants auront la chance d’être mentionnés dans réponse.


  Allez on réfléchit un petit peu !



  ENIGME  N°4


  Qu’est-ce qui est marron et vert et qui sent mauvais au fond d’un bois ?









  Message: http://acbe62.xooit.com/t123-Enigme-N-4.htm


• Usage des polarisations d'antennes

  Usage des polarisations








  Définitions:




  La polarisation d'une antenne est celle du champ électrique de l'onde qu'elle rayonne ou qu'elle reçoit de façon privilégiée, par exemple au travers de son lobe principal.
  Si le vecteur champ électrique de l'onde rayonnée par l'antenne se trouve toujours dans le même plan, du moins tant que l'onde ne subit pas une réflexion sur le sol ou un obstacle, la polarisation est dite linéaire. Sinon la polarisation de l'onde est elliptique avec le cas particulier de la polarisation circulaire. Une polarisation linéaire peut être horizontale ou verticale.







  Polarisation de quelques antennes:








  Polarisation horizontale



  (a) - cadre de cubical quad ou boucle horizontale ou verticale
  (b) - dipôle horizontal, doublet, Lévy-centerfed, long-fil horizontal
  (c) - lazy H ou antenne rideau
  (d) - delta loop
  (e) - yagi horizontale






  Polarisation verticale






  (f) - delta loop
  (g) - yagi verticale
  (h) - boucle verticale ou élément de quad
  (i) - ground-plane, antenne verticale
  (j) - bobtail curtain






  Antennes à polarisation elliptique






  L'antenne turnstile (k) ou l'antenne composée de deux yagis croisées alimentées par une ligne de déphasage ont une polarisation elliptique ou circulaire tandis que l'antenne hélice (l) est bien connue pour sa polarisation circulaire








  Le type de polarisation convient mieux à certaines applications. Ainsi, les polarisations circulaires sont principalement utilisées lorsque des communications via des satellites sont effectuées. La rotation du satellite jumelée à la transition dans l'atmosphère terrestre fait en sorte qu'un plan, soit l'horizontal ou le vertical, soit plus affecté que l'autre selon les conditions. Ainsi, si nous nous limitions à une seule polarisation, il serait à l'occasion très difficile d'effectuer des contacts. Ainsi, la mise en phase des deux plans permet d'éviter ces difficultés. La polarisation verticale est utilisée dans les bandes VHF et plus hautes pour des communications locales. L'atténuation étant plus faible pour les communications locales jumelées au fait que la longueur d'onde soit plus courte permet d'avoir un bon rendement avec ces types d'antennes. L'usage de ce type de polarisation est aussi possible dans les bandes HF afin d'avoir un angle de rayonnement plus bas permettant ainsi de meilleurs contacts DX. Par contre, un bon plan de sol est requis pour l'antenne lorsque nous l'utilisons dans les bandes basses. La polarisation horizontale est plus utilisée lorsque nous devons capter de faibles signaux. Le niveau d'interférence étant plus bas avec ce type de polarisation, la réception de signaux faibles ou éloignés est moins perturbée. Les antennes de télévision sont un bon exemple. Les télédiffuseurs transmettent sur le plan horizontal afin de permettre aux téléspectateurs distants de bien recevoir les signaux.




  Caractéristiques des polarisations




  Une atténuation de près de 40dB est observée lorsque nous utilisons deux polarisations différentes dans les bandes micro-ondes. Ainsi, si une antenne transmet à la verticale et la seconde à l'horizontale, une différence de signal de 40dB peut être observé sur le signal reçu versus le signal transmis à chaque antenne. Ceci pouvant transformer un bon signal en un signal médiocre. Ce phénomène est principalement observable dans les bandes UHF et plus pour ne pas dire les bandes SHF (micro-ondes). L'atténuation est plus faible dans les bandes VHF et HF puisque les ondes sont plus longues et moins affectées par les polarisations. Ainsi, l'atténuation peut être de l'ordre de 20dB pour les bandes basses. Étant donné l'effet de l'atmosphère sur les signaux, le fait d'utiliser des polarisations différentes en HF ne fera pas une grande différence puisque l'atmosphère affecte les signaux et nous ne savons jamais selon quelle polarisation l'onde reviendra sur terre. L'onde étant plus longue, l'effet d'atténuation entre les polarités est moins prononcée. Pour les bandes HF, le fait d'utiliser une polarisation verticale plutôt que horizontale permettra d'avoir un angle de départ plus faible ce qui favorisera les contacts DX. Voici quelques caractéristiques pour chacun des types de polarisations rencontrées :






  Horizontale :







  ·      Peu de bruit électrique
  ·      Meilleure sensibilité aux signaux faible
  ·      Angle de rayonnement généralement plus élevé par rapport au sol favorisant ainsi de bons contacts locaux
  ·      Grands espaces requis pour le déploiement







  Verticale :







  ·      Bruit électrique plus présent dans les bandes HF
  ·      Optimisation de l'espace occupé par l'antenne
  ·      Nécessite généralement un bon plan de sol (Ground)
  ·      Plus enclin à causer de l'interférence dans les bandes HF
  ·      Angle de rayonnement plus bas ce qui aide pour les DX









  Circulaire :




  ·      Génère en fait deux polarisations en phase pour éviter les pertes en traversant l'ionosphère et pour compenser la rotation des satellites.
  ·      Rarement utilisé pour des contacts au sol



  LES ANGLES DE RAYONNEMENT


  La propagation des ondes par réflexion dans les couches de la stratosphère.
  Légende du graphique ci-dessus : T = émetteur (Transmitter). R1, 2 et 3 : Récepteurs. A, B, C, D et E : chemins parcourus par les ondes.

  Le dipôle

  Le dipôle monté près du sol, c’est à dire à moins d’un l/2 a tendance à 'pointer' vers le zénith : ce sont les courbes A et D du graphique ci-dessus pour la journée et C la nuit. Rien ne part à l’horizontale. Donc jamais selon la courbe E. A proximité de l/2 et au delà, le diagramme s’aplatit et on rayonne au dessus de l’horizon, entre 15 et 45° : courbes A et C du graphique en journée et C seulement la nuit, voir même B sur certaines bandes. La courbe C est beaucoup plus puissante et efficace la nuit que le jour.

  La verticale

  Elle rayonne toujours au ras de l’horizon quand elle est montée au niveau du sol ou au-dessus de quelques radiales l/4. Ce sont les courbes B et E du graphique. Cela correspond aussi à la GP, la demi-onde, la 5/8, la Slim-Jim, la J, etc. Nota : ces deux dernières antennes sont des variantes de la demi-onde. La verticale favorise aussi ’l’onde de sol’ (Courbe E) : on "tire à vue" sur la station du correspondant. Ce type de rayonnement est bien connu des cibistes et est utilisé par toutes les stations PO et GO.

  POURQUOI L'UNE OU L'AUTRE ?

  En rayonnant vers le haut, un dipôle permet d’atteindre certaines couches de la stratosphère (couche E) qui réfléchissent les ondes vers le sol à courte distance (courbe A). Quand je dis ‘’courte’’, c’est de quelques dizaines à quelques centaines de km qu’il s’agit, selon les bandes, selon le moment de la journée et selon la période de l’année. Plus les effets du cycle solaire…

  En tirant vers l’horizon (courbes B et E), la verticale va aller chercher d’autres couches de la stratosphère (couches F) plus loin et faire réfléchir ses ondes vers une bien plus grande distance : plusieurs millier de km du premier coup. Et cela peut se répéter plusieurs fois. C’est d’ailleurs le seul moyen d’atteindre l’Australie et le Japon au départ de chez nous !

  Le DX ne se fait pratiquement bien qu’avec une verticale. Surtout si elle est surélevée de façon à ce que la HF passe au dessus des obstacles (il faut alors des radiales l/4 pour en faire une GP) : vu que son angle de départ est très bas, la HF bute très vite sur les arbres, collines, constructions diverses, etc. D’où des pertes de signal.

  Le DX se fait aussi (et encore mieux) avec une beam mais alors pour une autre raison : de par sa conception et sa hauteur, elle rayonne comme une verticale mais en concentrant bien plus son énergie et dans une seule direction, en forme de ‘’pinceau’’. C’est un spot ou un phare ‘’longue portée’’ de voiture.

   Sur 11 mètres , nous communiquons aussi bien en liaison directe que par réflexion ionosphérique ,  lorsque que la bande est favorable au DX de plus avec des stations mobiles , comme nous venons de le lire plus haut, il est impossible de prévoir la polarisation de l'onde ayant subie des réflexions sur le sol ou sur les couches de l'ionosphère , d’où l’intérêt de disposer des deux types d'antennes et de pouvoir basculer d’une polarisation à l’autre en fonction du contact à établir.


  IMPORTANT A RETENIR

   Toutes les antennes rayonnent, même les plus mauvaises. Le fait qu’un tel a fait un DX avec une antenne Y ne signifie absolument pas qu’elle est valable. S’il a fait S8 avec une antenne ‘’gadget’’, vous auriez probablement fait S9+20 avec un dipôle.
  Exemple : un petit RX toutes gammes de poche comme le Sony ou le Grundig testés dans NMRevue de janvier 2004 permet d’écouter le DX du monde entier avec une antenne télescopique de 80cm. Essayez seulement de faire un ‘’DX’’ de 30km en émission avec une telle antenne ! Pourtant, il en existe une qui est commercialisée. On rapporte de vrais DX avec ça. Mais elle a un ‘’gain’’ de -30dB (sans radiales mais à hauteur égale)… Un relevé de mesures comparatives précises avait été publié par un site web américain en vue d’attribuer des handicaps lors d’un concours en QRP portable.



  Synthèse faite à partir des articles de F5ZV et VE2BQA.

  Message: http://acbe62.xooit.com/t122-Usage-des-polarisations-d-antennes.htm


• Fréquences à retenir — Rappel

  Les fréquences et canaux à retenir pour le trafic sur 27Mhz.


  Fréquence d’appels en AM :

  27.185 MHz Canal 19  pour les usagers de la route.
  27.275 MHz Canal 27 pour les stations fixes.


  Fréquence d’appels en FM :
  27.085 MHz Canal 11


  Fréquence de détresse :
  27.065 MHz Canal 9


  C’est un canal connu dans le monde entier, dans certaines régions, c’est une fréquence qui est veillé par des particuliers, associations, services d’urgences, il faut toujours le laisser libre.


  Aujourd’hui, on peut constater que tout le monde ou presque utilise le canal 19.


  Les fréquences d’appels longues distances en USB :
  26.285 MHz, 27.455 MHz, 27,555 MHz

  Il faut savoir que ces fréquences ne sont pas autorisées par la législation Française, mais depuis de longues années, une certaine tolérance s’est installée dans tous les pays de l’union européenne. Ces fréquences sont mondialement connues par les amateurs de DX.


  Il est fortement déconseillé de trafiquer sur les fréquences comprissent entre 25 MHZ et 26,505 MHz, elles sont utilisées par des radios internationales en ondes courtes et des téléphones sans fils.


  Les fréquences comprises entre 28 MHz et 29,700 MHz sont attribuées aux radioamateurs.
  Il est interdit d’y émettre sans avoir passé un examen spécifique validé par l’administration de votre pays.

  http://www.anfr.fr/index.php?cat=radioamateur&page








  Message: http://acbe62.xooit.com/t121-Frequences-a-retenir.htm

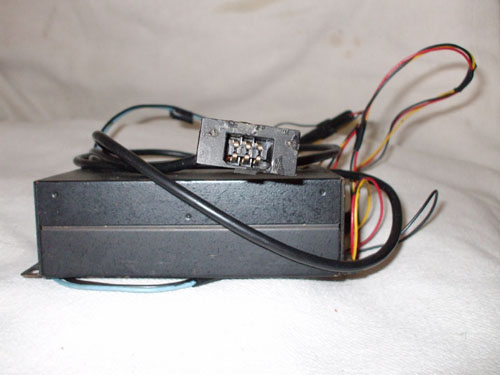

• Qui suis-je ?

  Qu'est-ce que c'est???

  A quoi ça sert??

  Quel est l'ancien propriétaire???






  N'hésitez pas à donner vos avis (avec des détails)!

  Rien à gagner, sauf mon estime !

  73'51

  Pat

  Message: http://acbe62.xooit.com/t120-Qui-suis-je.htm

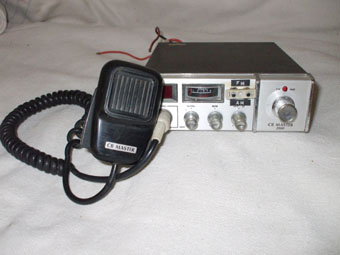

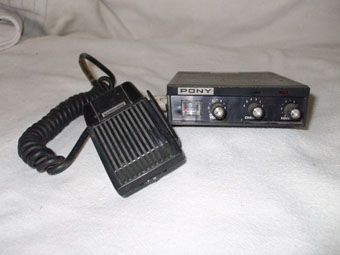

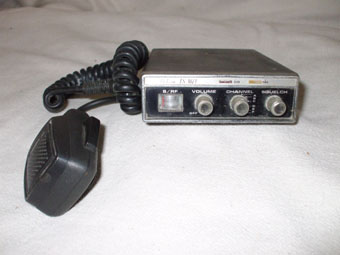

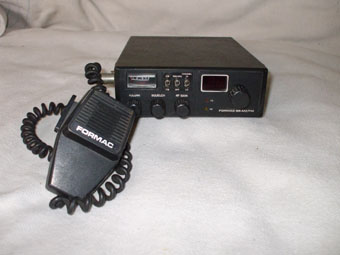

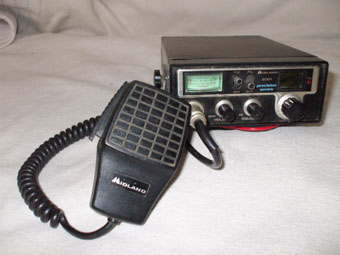

• Ma collection de TX

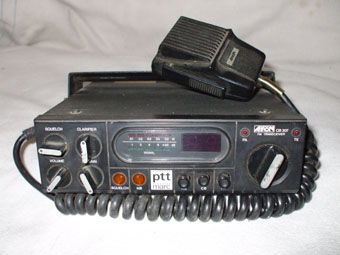

  Mon premier TX 22CX FM

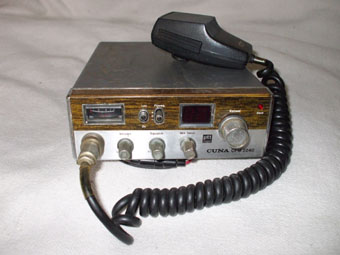

  22FM installé chez les pompiers à Boulogne sur mer en 1981

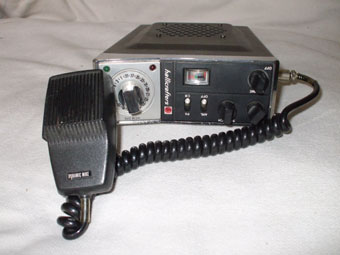

  80CX AM/FM deviné l'ancien propriétaire qui est RA ??





  1er 40 canaux homologué ???

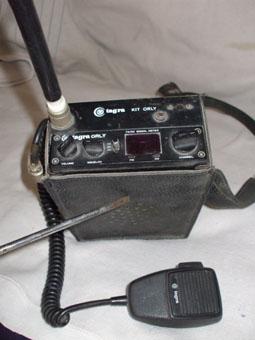

  1er portable du club (encombrant... hein Biloute!!!)





  73'51

  Pat

  Message: http://acbe62.xooit.com/t119-Ma-collection-de-TX.htm


• vend pylones

  Bonjour a tous les amis,

  je mets mon pylone à  vendre . La hauteur et de 6m c 'est un auto portant . Pour plus infos me joindre par e-mail.
  Merci les amis

  14gt178@orange.fr

  Message: http://acbe62.xooit.com/t118-vend-pylones.htm


• Aménagement de la rubrique Informatique du forum

  Prochainement avec une idée de Tony 14BE086 , la rubrique informatique du forum
  va encore évoluer pour vous offrir des liens de téléchargement directs de programmes radio et divers.





  Message: http://acbe62.xooit.com/t117-Amenagement-de-la-rubrique-Informatique-du-forum.htm


• Enigme N°3 — La rubrique à p’tit Jacquot , c’est là oû tout l’monde , i dit chin mot !

  Salut les ami( e)s,
  Comme chaque week-end , Jacquot est de retour sur le sympathique forum Bravo-Echo .

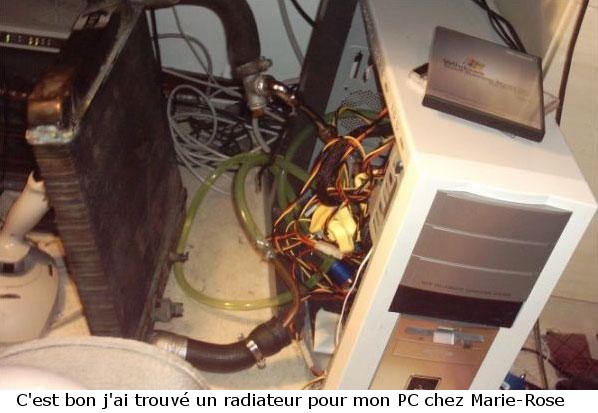

  La semaine dernière je vous parlais du refroidissement du processeur de mon nouveau PC. J’ai donc suivit scrupuleusement les conseils de l’un de mes amis qui est technicien hautement qualifié en mécanique auto informatique (toutes les bagnoles ont de l’électronique maintenant). Je me suis donc rendu chez Marie-Rose (casse auto - j’aime le recyclage, c’est important de nos jours) pour acheter d’occas , un radiateur de marque  « Mitchouvicha » afin de l’adapter sur mon nouveau PC . Heureusement que mon pote est spécialisé là dedans le bougre , j’avais commencé à le monter à l’envers, mais cela n’étonnera personne.


  Voici la photo après installation définitive.



  N’oubliez pas que si vous souhaitez vous lancer seul dans cette modification, cela entraîne l’annulation de la garantie de votre P.C. car on ne peut plus refermer le capot ensuite . Avec un peu d’imagination, on peut lui ajouter ventre ouvert, des néons spéciaux « Star Wars tuning » qui viendront décorer votre tour et faire sensation surtout en période de Noël puisque cette réalisation Made in House pourra vous faire économiser un sapin et des lumières basses consommations d’énergie dans la crèche du petit Jésus, et ça c’est comme Master Card , ça n’a pas de prix.


  Surtout n’utilisez que du produit de refroidissement à la norme ISO1902 et des durites spéciales d’aquariophilie, le succès étant garanti à 100 % dans le temps par cette seule et unique condition. (Enfin… c’est ce que dit mon copain).


  Avouez quand même que cela à de la gueule hein ?


  Sinon, comme chaque week-end, je vous propose une nouvelle énigme.
  Proposez- moi vos réponses. Aucun indice ne vous sera divulgué, j’accepte tous les commentaires, ( c’est plus marrant) la réponse sera donnée le Lundi soir.
  Il n’ y a rien à gagner mais les participants auront la chance d’être mentionnés dans ma réponse.
  Merci encore aux participants de la semaine dernière. Jacquot a ben rigolé avec vous ôtes.


  Enigme N°3


  Qu'est-ce qui a 123 yeux et 2 dents ?  ( fastoche là !)







  Message: http://acbe62.xooit.com/t116-Enigme-N-3.htm

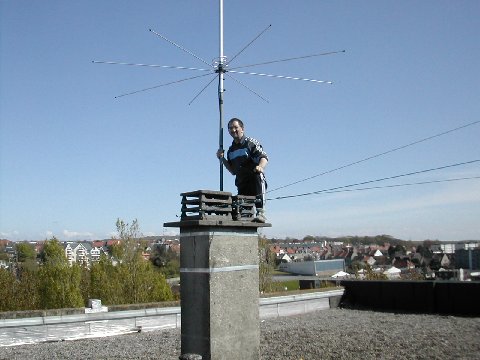

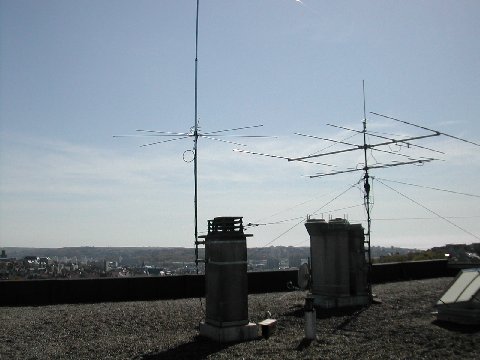

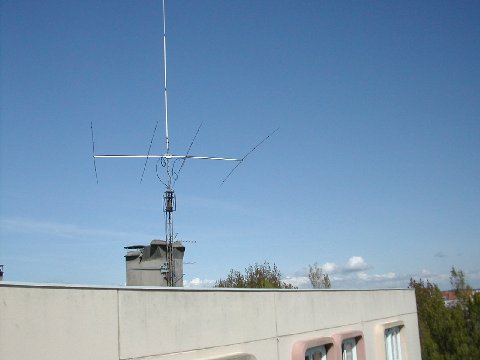

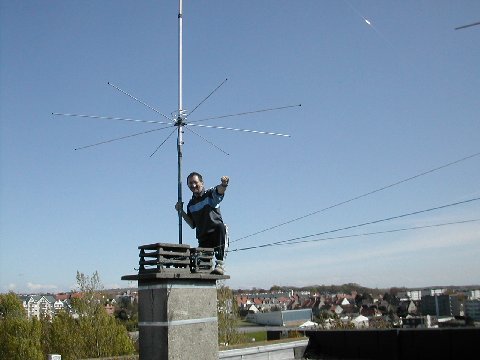

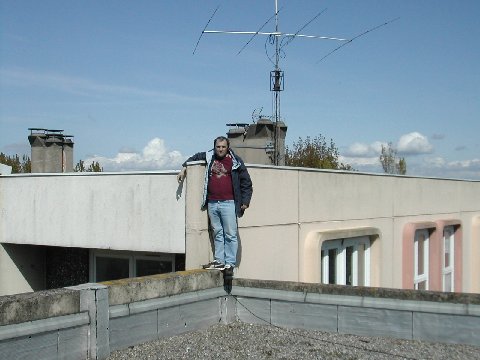

• Installation de ma nouvelle verticale — QRA de 14BE042/Bruno

  Bonjour à tous ,

  Aujourd'hui avec notre ami Jean-Claude , nous sommes allés faire les accrobates sur le toit de mon immeuble , pour
  la pose de ma nouvelle antenne verticale d'une longueur de 7 mètres.













  Voila les copains à cette semaine pour les reports en local et je croise les doigts pour les premiers tests en DX.

  73's
  Bruno

  Message: http://acbe62.xooit.com/t115-Installation-de-ma-nouvelle-verticale.htm


• 14BE086 Tony

  Bonjour a tous,

  Et bien que dire!!! A part que je suis 14BE086/Tony : le conjoint de Patty (14BE18), le (futur) beau fils de Pat (14BE02) et Moustique et le (futur) beau-frère de Céline (14BE22)

  Pour ma part, cela fait seulement 2 ans que j'ai découvert sans appronfondir le monde de la cb, dx et radioamateur via ma belle famille, mon truc à moi c'est l'informatique et j'ai d'ailleurs un titre professionnelle AFPA niveau 4/3 avec certification Cisco basic 1 (c'est pas pour ça que je trouve du taf d'ailleurs).
  En bref, je monte / démonte et répare (quand c'est possible tout pc sous windows et un peu sous Linux) donc faut pas hésiter à demander lol

  Voilà! Que dire de plus! A part que j'ai jamais pris le micro (je ne suis pas équipé lol) mais que j'ai déjà fait du SWL : contact avec radio Chine/Asie et Bulgarie

  Voilà, si des questions il y a, des réponses il y aura lol.

  au plaisir.

  14BE086/Tony

  Message: http://acbe62.xooit.com/t114-Presentation-14BE086-Tony.htm


• Liste des émissions en français des Radios O.C — Dernière mise à jour : samedi 12 avril 2008 à 2200 TU.

  De	A	PAYS	STATION	ZONE	freq1	freq2	freq3	freq4	freq5	freq6
  0000	0030	CUB	R. Havane Cuba	ANT	9550
  0000	0045	USA	WYFR	AM	15255
  0007	0010	I	RAI Nocturne Italien	EU	567	657	900
  0015	0030	CBG	Voix du Cambodge	AS	1360	11940
  0025	0030	LBY	Voix de l'Afrique (hor.var.)	AF	711	1251
  0030	0100	CUB	R. Havane Cuba	AM	9550
  0100	0200	BUL	Radio Bulgarie Int.	AM	9700	11700
  0100	0200	ROU	Radio Roumanie Int.	AM	6130	9515
  0100	0200	KRE	Voix de la Corée	AS	4405	13650	15100
  0107	0110	I	RAI Nocturne Italien	EU	567	657	900
  0130	0200	CUB	Radio Havane Cuba	AM	9550
  0145	0155	LBY	Voix de l'Afrique (hor.var.)	AF	711	1251
  0200	0230	SLK	Radio Slovaquie Int.	AM AF	5930	9440
  0205	0300	CAN	R. Canada Nord Québec (S)	AM	9625
  0207	0210	I	RAI Nocturne Italien	EU	567	657	900
  0230	0250	VAT	Radio Vatican	AM	6100	7305
  0230	0300	VAT	Radio Vatican	AF	7360
  0300	0400	ARG	Radio Argentine (Ma-S)	AM	11710
  0300	0400	KRE	Voix de la Corée	AS AM	11735	13760	15180
  0300	0600	BEL	RTBF International	AF EU	9970	621
  0307	0310	I	RAI Nocturne Italien	EU	567	657	900
  0325	0330	LBY	Voix de l'Afrique (hor.var.)	AF	711	1251
  0330	0345	F	R. Evangile (L, via All.)	EU	1539
  0400	0430	F	Radio France Int. (L-V)	AF	7135	9790	11700
  0400	0430	F	Radio France Int. (S/D)	AF	7135	9790	9805	11700	11995
  0400	0500	AFS	Canal Afrique	AF	7390
  0400	0600	CND	R. Okapi (via AFS,+ vern.)	AF	11690
  0430	0500	USA	AWR (via Autriche)	AF	6135
  0430	0500	G	BBC	AF	6035	7105	17885
  0430	0500	F	Radio France Int.	AF	7135	9790	11700
  0430	0500	VAT	Radio Vatican	AF	7360	9660
  0440	0500	VAT	Radio Vatican	EU MO	1530	4005	5965	7250
  0500	0515	USA	Vx Eau Vie (S) via WHRA	AF	7465
  0500	0530	F	Radio France Int. (L-V)	AF	9790	11700	13695	15300
  0500	0530	F	Radio France Int. (S/D)	AF	9790	11700	13680	13695	15160	15300
  0500	0530	ROU	Radio Roumanie Int.	EU	7180	9655
  0500	0600	USA	WYFR	AF	11530	11580
  0500	0800	GAB	Africa N°1	AF	9580
  0530	0547	MRC	Médi1 - infos, météo	AF EU	171	9575
  0530	0600	F	Radio France Int.	AF	9790	11700	13695	15300
  0530	0600	USA	Voix de l'Amérique (L-V)	AF	1530	4960	6035	6095	9885	13710
  0600	0630	G	BBC	AF	6105	7105	13740	15430
  0600	0630	BUL	Radio Bulgarie Int.	EU	7200	9400
  0600	0630	F	Radio France Int. (L-V)	AF	7135	9790	11700
  0600	0630	F	Radio France Int. (S-D)	AF	9790	11700	11725	13675	15160	15300
  0600	0630	F	Radio France Int. (S-D)	AF	17800	13695?
  0600	0630	CZE	Radio Prague	EU	5930	7345
  0600	0630	VAT	Radio Vatican	AF	7360	9660	11625
  0600	0630	USA	Voix de l'Amérique (L-V)	AF	4960	6035	6095	9885	13710
  0600	0700	CHN	Radio Chine Int.	EU	17865
  0600	0700	USA	WYFR	EU AF	9355	9930
  0600	1600	BEL	RTBF International	EU	9970	621
  0612	0615	AUT	R. Österreich 1 (L-V)	EU	6155	13730
  0615	0630	VAT	Radio Vatican (L-S)	EU AF AS	585	1530	4005	5965	7250	9645
  0615	0630	VAT	Radio Vatican (L-S)	EU AF AS	11740	15595
  0630	0647	MRC	Médi1 - journal	AF EU	171	9575
  0630	0700	F	Radio France Int.	AF	9790	11700	13675	13695	15300	17800
  0630	0700	J	Radio Japon (via France)	AF	11970
  0630	0730	IRN	Vx Rép. Isl. d'Iran	AF EU	13710	15430
  0700	0730	G	BBC	AF	15105	17695
  0700	0800	CHN	Radio Chine Int.	EU	17865
  0700	0800	GRC	Radio Filia (sauf mardi)	EU	11645	666
  0700	0800	F	Radio France Int.	AF	11700
